SHELL 모델과 HFACS를 활용한 영국 민간 무인 항공기 사고 요인 특징 분석

SHELL 모델은 사람(운영자)을 중심으로 상호관계의 실패를 조명하고, 사고의 유형을 파악하는데 쉬운 안전관리 이론이다. 또한, 유인 항공기 인적 요인 사고 원인을 파악할 수 있도록 잘 알려져 있다. SHELL 모델은 Software(소프트웨어), Hardware(하드웨어), Environment(환경), Liveware(인간)과 Liveware(인간)로 구성되어 있다. 여기에서 Liveware(인간)는 주변 요소 간에 상호작용의 중심이 되는 중요한 구성 요소이다. 또 다른 Liveware(인간)의 의미는 주변 관계자를 의미한다(ICAO, 2012). 또, SHELL 모델은 인간 상호작용의 중요성을 포함한 기호 사용의 중요성을 다루고 있어서 스위스 치즈 모델의 적용에도 도움을 준다(ICAO, 1993).

Table 1은 SHELL 모델의 구성 요소에 무인 항공기 분야를 적용한 것이다. S(Software)는 항공법령, 비행 전후 점점, 절차 매뉴얼, 체크리스트 등이 포함될 수 있고, H(Hardware)는 무인 항공기의 모든 부품, 배터리, 조종기 등이, E(Environment)는 이착륙장의 여건, 휴식 시간, 기온, 습도, 강수, 자기장 영향, 주변 장애물, 풍향 및 풍속, 기압 등을 포함한다. L(Liveware)은 무인 항공기의 조종자를 의미하고, 또 다른 L(Liveware)은 부 조종자, 보조자, 지상조업 인원, 감독관 등을 나타낸 것이다.

HFACS는 인적 요인 분석 도구로 항공 및 해상 분야에서 발생하는 사고와 준사고의 인적 요인을 분류하고 분석하는 데 사용된다. 이것은 1990년 James Reason 교수가 제안한 스위스 치즈 모델(Swiss Cheese model)을 기반으로 개발되었다. 이후 미 공군, 육군, 미연방 항공청(FAA), 미연방교통안전위원회(NTSB) 등에서도 사용된다. HFACS는 능동적 실패 요인과 잠재적 실패 요인, 즉 인적 오류의 원인을 식별하기 위해 설계되었으며, 사전적 안전관리 및 사고조사 결과를 통해 인적 오류의 원인을 파악하고 이를 예방할 수 있다.

Table 2는 가장 최신 버전인 HFACS(Ver. 7.0)의 구성 요소를 나타낸 것이며, 최상위(top level)에는 행위(acts), 전제조건(preconditions), 감독(supervision), 조직적 영향(organizational influences) 등 4단계로 구성된다. 최상위 하위에 근본 범주(root category)가 있으며, 그 하위에는 더욱 구체적인 세부 코드(nanocode)가 있다.

본 연구는 무인 항공기 운용의 안전성을 향상하기 위해 SHELL 모델과 HFACS를 통해 인적 요인을 분석하여 사고와 준사고의 원인을 파악했다.

국내․외 무인 항공기의 운용 증가에 따라 사고 위험성은 높아지고 있다. Tvaryanas, Thompson & Constable(2006) 등은 HFACS를 활용하여 1994년부터 2003년 사이 10년간 발생한 미군의 원격조종무인항공기 사고사례 221건을 분석하였다. 분석 결과, Top level인 조직의 영향 문제에서는 미 공군의 비중이 약 64%, 미 해군은 약 50%로 높게 분석되어 전 군이 다소 높았다. 각 군의 조직의 영향 중에서 요인별 가장 비중이 높은 세부요소는 정책 및 절차 마련 문제임을 확인했다. 불안전한 행위의 전제조건에서는 미 공군의 비중이 약 45%로 높게 분석되었으며 미 육군과 해군은 각각 약 25%와 27%를 차지한다. 공군이 비교적 높게 분석되었으며, 육군 및 해군도 무시하지 못한 수준이다. 각 군의 조직의 영향 중에서 요인별 가장 비중이 높은 세부요소는 정책 및 절차 마련 문제임을 확인했다. 또한, 전체 사고에서 불안전한 행위의 전제조건 중 기술 기반 오류는 공군에서 약 50%로 가장 높게 분석되었다. 판단 및 의사결정 오류에는 각 군이 차이를 보이지 않았다.

국내 무인 항공기 사고사례 4건을 HFACS를 활용하여 분석한 이건희(2022)는 사고요인으로 운용자의 조종 미숙 및 부주의, 소프트웨어나 기기 오작동, 기상환경, 통신 시스템 오류, 훈련 방법 등이라고 했다. 또, Oncu & Yildiz(2014)는 터키군이 무인 항공기 운용 중에 인적 요인에 의한 사고를 예방하고자 HFACS를 활용하여 미 해군 무인 항공기 사고사례를 분석하였다. 분석 결과, 주요 사고요인은 불안전한 행위에서 운영자의 적절하지 못한 절차로 인한 사고 원인이 확인되었다. 판단 및 의사결정 오류에서는 실시간 판단 미흡으로 인한 사고의 주요 원인이었다. 안전하지 못한 행위에서 기술적 환경 요소에 속하는 적절하지 못한 소통 장비와 계기 및 피드백 부적절 요인이 분석되었다. 아울러 운용자의 과신 및 안주하는 마음 상태가 사고 원인으로 밝혀졌다. 이처럼 다양한 인적 요인으로 인한 무인 항공기 사고가 일어나고 있다.

앞선 선행연구는 HFACS를 활용하여 인적요인 사고 원인을 분석하였으며, 본 연구에서는 SHELL 모델을 추가하여 민간 무인 항공기 사고 원인을 보다 포괄적으로 분석했다. 분석의 기반으로는 영국의 민간 무인 항공기 사고 및 준사고 보고서를 토대로 진행하였다.

Fig. 1은 본 연구의 연구 방법 및 순서를 나타낸 것이다. 본 연구는 사고 유발 세부 요인들을 ① SHELL 모델로 분석하고, ② 인적 요인 및 분류체계(HFACS)를 통해 세부 원인을 재분석했다. 그리고 두 가지 분석 결과에 ③ 중첩되는 요인들을 식별함으로써 ④ 무인 항공기의 인적 요인 사고를 예방하기 위해 안전관리에 중점을 두었다.

Fig. 1. Research method and flowchart

Download Original Figure

우리나라 항공철도사고조사위원회는 2009년부터 초경량비행장치(무인동력비행장치) 사고조사를 수행하고 있지만, 2023년 현재까지 단 5건에 불과하다. 한편, 영국에서는 민간 무인 항공기 안전 강화 및 사고 예방을 위해 사고조사가 활발히 이루어지고 있다. 조사한 내용은 보고서로 철저하게 정리하여 대중에 공개하며, 조사를 통해 얻는 경험과 교훈을 다른 운용자들과 공유하고 있다. 영국은 사고조사 결과를 근거로 안전을 체계적으로 관리하여 민간 무인 항공기 산업 전반에는 긍정적인 영향을 미치고 있다. 아울러 비슷한 상황에서 다른 국가나 기업에서의 사고 방지를 위해 기여한다. 또한, 인명 및 재산상의 피해에 대한 법적 책임을 명확하게 하여 보상 절차를 원활할 수 있도록 돕는 등 다양한 이유로 사고조사에 힘쓰고 있다. 이에 따라 본 연구는 2016년부터 2020년까지 영국에서 발생한 민간 무인 항공기 사고 및 준사고 보고서 40건을 근간으로 진행했다.

영국 민간 무인기 사고 및 준사고 40건에 원인과 기여요인을 체계적으로 분석하기 위해 SHELL 모델과 HFACS 가이드라인을 활용하여 인적, 조직적, 기술적 측면에서 원인을 식별하였다. 더불어 사고 발생 전후의 환경 및 조건, 개입된 모든 주체의 상호작용을 분석하여 각각의 기여도를 파악하였다. 이를 통해 총 143개 사고 원인을 추출하였다. Table 3은 SHELL 모델과 HFACS에 대입하여 발굴된 종합적 결과를 분석하였다. 사고 39건, 준사고(serious incident) 1건이고, 준사고는 ♦로 구분한다.

본 연구는 영국 민간 무인 항공기 사고조사보고서에 제시된 사고요인들을 SHELL 모델로 분석했다.

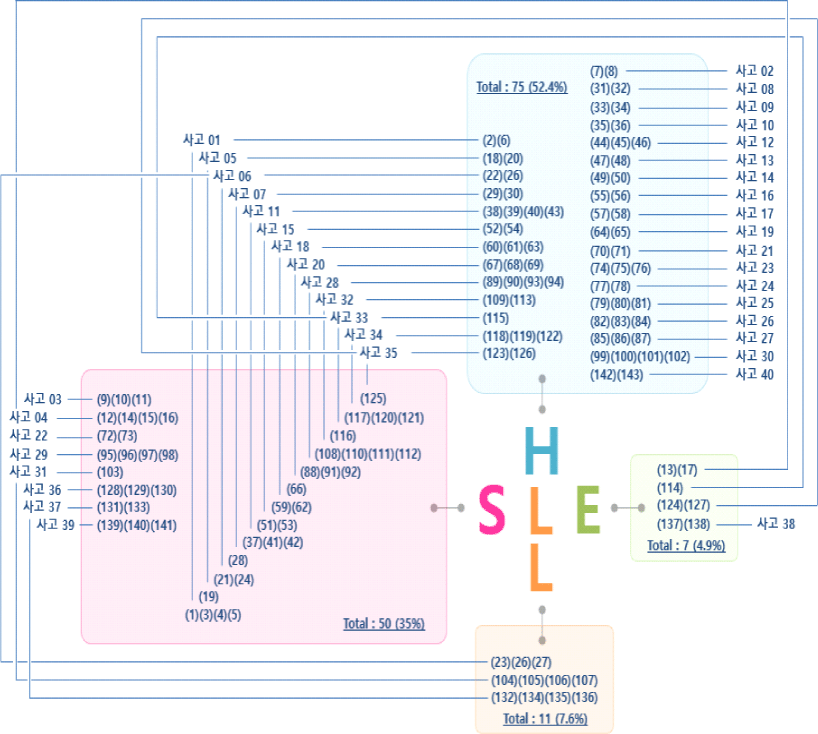

Fig. 2는 143개 사고 세부 요인을 SHELL 모델을 기반으로 분석한 종합적인 결과를 나타낸 것이다. 사고요인은 L-S 인터페이스에서 50건(35%), L-H 인터페이스에서 75건(52.4%), L-E 인터페이스에서 7건(5%),

Fig. 2. Results of SHELL model analysis

Download Original Figure

L-L 인터페이스에 11건(7.6%)으로 분석되었다. 종합적으로, L-H 인터페이스에서 도출된 75건의 사고요인이 전체의 52.4%로 가장 높은 비중을 차지했다. 즉, 무인 항공기의 사고를 유발한 주요 요인으로는 경고시스템의 문제와 자동화 장치의 설계, 기능, 로직, 신뢰도의 불안정한 상황과 잘못 설계된 장비와 같은 하드웨어와 관련된 기술적 문제가 비중이 높았다. 이는 조종자와 장비 시스템 간의 상호작용 실패가 주요 사고 원인으로 해석할 수 있다.

본 연구는 영국 민간 무인 항공기 사고조사보고서에 제시된 사고요인들을 SHELL 모델로 분석한 후 인적 요인 및 분류체계(HFACS)를 통해 세부 원인을 재분석하였다.

Fig. 3과 Table 4는 영국 민간 무인 항공기 사고조사보고서 40건에 제시된 사고 원인 143개를 HFACS를 통해 분석한 결과를 나타낸 것이다. 가장 높은 사고 원인은 전제조건(preconditions)에 포함된 요인으로 확인되었다. 이것은 물리적 환경 및 기술적 환경, 육체적 문제, 팀워크 문제 등 총 83건으로 전체 비율의 58%에 해당한다. 행위(acts)에 포함된 성능기반 오류, 판단/의사결정 오류, 위반 문제가 총 54건으로 전체의 36%를 차지한다. 감독(supervision)에 포함된 감독 위반은 적절한 교육 제공 실패와 숙련도가 부족한 구성원 원인 요소가 총 6건으로 전체 비율에 4%에 해당하여 총 143건의 원인 요소가 사고 발생 건수로 분석되었다.

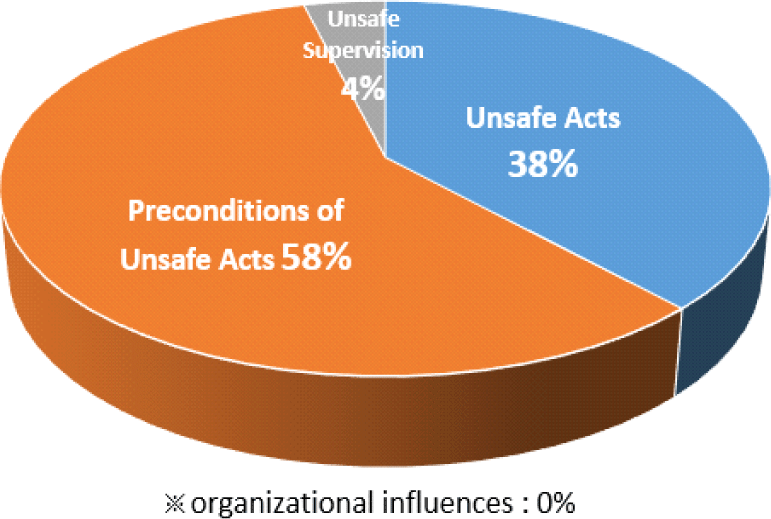

Fig. 3. Results of HFACS analysis

Download Original Figure

최상위(top level)의 행위(acts)는 근본 범주(root category) 단계에서 조종자의 성능기반 오류가 31% (45건)로 높은 요인으로 확인되었다. 이에 해당하는 세부 코드(nanocode) 단계에서는 절차 이행준수 불량 13%(19건) 및 체크리스트의 올바른 이행 실패 12% (17건)가 주요 사고 원인으로 식별되었다.

전제조건에서는 근본 범주 단계에서 기술적 환경이 49%(71건)로서 가장 높은 원인으로 파악되었다. 세부 코드 수준에서는 자동화 장치의 설계, 기능, 로직, 신뢰도의 문제, 장비의 충격 내구성, 경고 장치의 오류, 제어반 또는 스위치 설계 문제 등이 주요한 문제로 확인되었다. 불안전한 감독은 근본 범주 단계에서 부적절한 감독의 비율이 높았으며, 조종자에 대한 적절한 교육 제공 미흡과 숙련도가 부족한 구성원의 비율이 높은 것으로 확인되었다. 본 연구에서 영국 민간 무인기 사고요인 특징을 분석한 결과에는 조직의 문제와 관련된 사고 원인은 발견되지 않았다.

이러한 결과를 토대로 민간 무인 항공기 기술을 개발할 때 안전성 인증 기준만을 충족한다는 개념을 탈피해야 한다. 그리고 조종자의 인적 성능을 고려한 시스템경고의 신뢰성을 향상시키고, 기체의 잠재적인 결함을 사전에 확인해야 한다.

군 무인 항공기 인적 요인 사고의 주요 원인은 선행연구(Tvaryanas, Thompson & Constable, 2006, Oncu & Yildiz, 2014)를 통해 확인 결과, 절차이행 준수 부족 및 조직의 영향의 문제인 것으로 보고되었다. 하지만 본 연구에서 SHELL 모델과 HFACS 분석 결과에서 중첩된 사고 주요 원인으로는 무인 항공기 하드웨 어의 기술적인 문제가 확인되었다. 이것은 군과 민간의 운용 환경, 운용 목적, 훈련 및 절차 등의 차이 때문으로 추정된다. 민간 무인 항공기 하드웨어의 기술적인 문제를 관리하기 위해서는 기체 시스템의 정기적인 점검 및 유지보수를 통해 잠재적인 하드웨어 문제를 사전에 확인해야 한다. 더불어 소프트웨어는 지속적인 업데이트를 통해 시스템의 안정성과 신뢰성을 확보해야 한다.

그 다음으로 높은 사고 원인은 운용에 관한 절차적 문제가 사고 유발에 큰 영향을 미쳤다. 여기에는 운용자가 체크리스트를 올바르게 수행하지 않았거나, 육안 확인을 제대로 이행하지 못한 상태에서 비행을 진행한 경우가 포함된다. 더불어 운용자가 정해진 절차를 충분히 숙지하지 못하여 이를 따르지 않았거나, 조종 미숙 또는 장비 매뉴얼 숙지 부족 등도 포함된다. 이를 예방하기 위해서는 무인 항공기 조종자들은 체크리스트를 올바르게 이행하고, 규정과 절차에 따라 비행할 수 있도록 제도적인 교육․훈련 강화대책 마련이 필요하다고 생각된다. 아울러 기술을 개발할 때에는 조종자의 인적 성능을 고려하여 경고시스템의 신뢰성 및 인간공학적인 접근을 강화하여야 한다고 판단된다. 이러한 개선 전략이 체계적으로 추진된다면 민간 무인 항공기 운용상 안전성 및 신뢰성이 향상하여 민간 무인 항공기 사고의 발생 가능성을 크게 줄일 수 있을 것이다.

끝으로 안정성은 기술적 측면뿐만이 아니라, 운용자의 역할이 상호작용에서 큰 역할을 하는데, 이를 향상시키기 위해서는 운용자의 훈련과 인적 성능 강화가 필요하다. 또한, 기술적 결함을 사전예방하고 수정하는 것이 안전성 평가에 있어서 중요한 부분이다. 이러한 종합적인 접근은 민간 무인 항공기의 안정성을 향상시키고, 기술 발전의 지속 가능성을 확보하는 데 도움이 될 것이다.
